Firma Tirsan od lat zajmuje się projektowaniem i produkcją naczep oraz podwozi do transportu kontenerowego. W artykule skupiam się na modelach typu Container Chassis, które są podstawą współczesnego transportu intermodalnego. Opisuję konstrukcję, typowe parametry techniczne, dostępne opcje, aspekty bezpieczeństwa i utrzymania oraz korzyści wynikające z zastosowania tych rozwiązań w codziennej eksploatacji. Tekst zawiera praktyczne informacje przydatne zarówno przewoźnikom, jak i osobom zajmującym się logistyką portową i magazynową.
Opis ogólny i przeznaczenie
Naczepy typu Container Chassis służą do przewozu standardowych kontenerów ISO o długościach najczęściej 20, 40 oraz 45 stóp. Konstrukcja takich podwozi jest zoptymalizowana pod kątem niskiej masy własnej, maksymalnej użytecznej ładowności oraz szybkiego i bezpiecznego mocowania ładunku przy użyciu twistlocków. Tirsan oferuje kilka wariantów chassis: od lekkich jednoosiowych/2-osiowych do cięższych, trójosiowych wersji przeznaczonych do dłuższych kontenerów i większych obciążeń.
Przeznaczenie
- Transport portowy (drayage) – szybkie przemieszczenia kontenerów między terminalami, nabrzeżem i zapleczem.
- Transport dalekobieżny – przewozy intermodalne, w których kontenery są przewożone na długich dystansach drogą lądową.
- Obsługa ładunków specjalnych – kontenery chłodnicze (reefer), izotermiczne oraz ładunki niestandardowe przy użyciu adapterów.
- Logistyka magazynowa – przesiadki i przeładunki w centrach dystrybucyjnych.
Konstrukcja i zasada działania

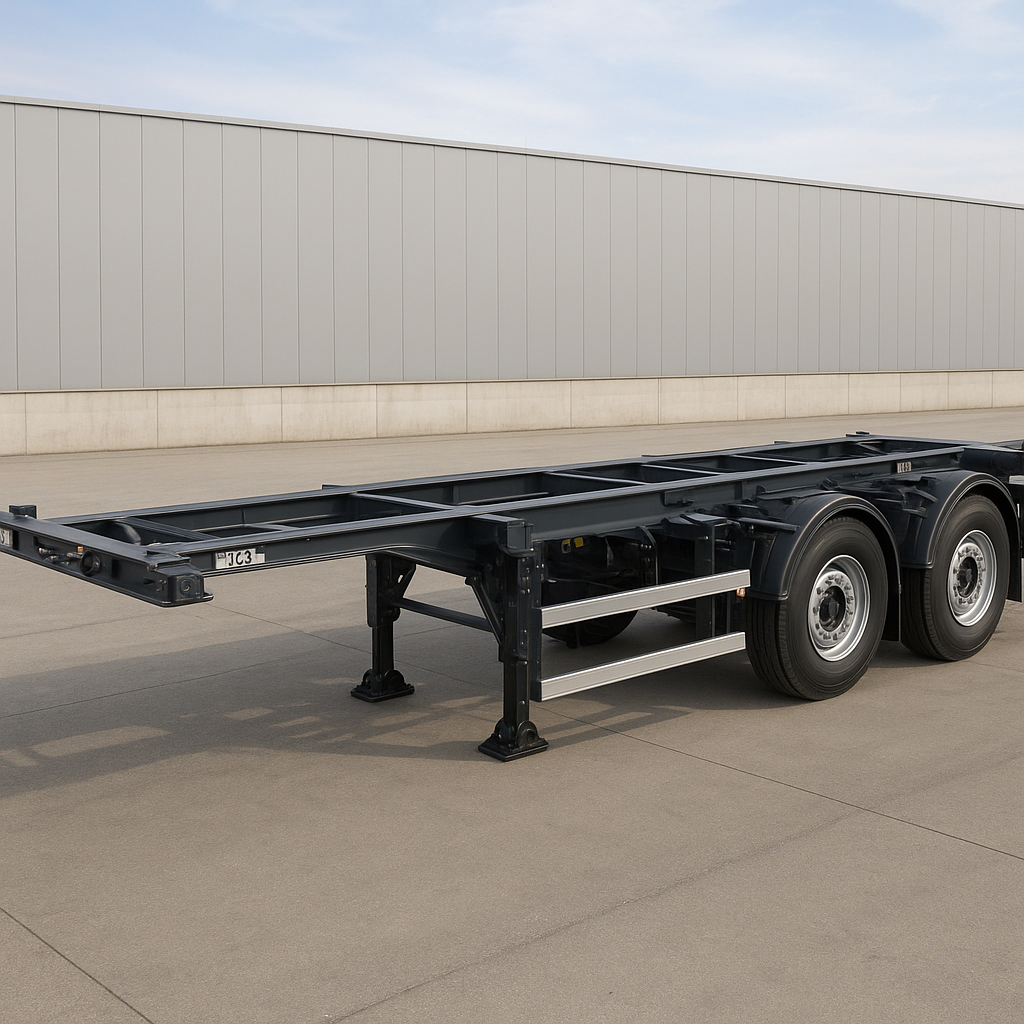

Typowy chassis to lekka, ale wytrzymała rama szkieletowa (skeletal) z poprzecznymi belkami i profilem podłużnym, wyposażona w stałe lub regulowane miejsca mocowania kontenera (twistlocki). Konstrukcja musi zapewniać odpowiednią sztywność podczas jazdy oraz odporność na dynamiczne obciążenia powstające podczas manewrów. W wielu wariantach stosuje się systemy wydłużane (extendable), które umożliwiają przewóz zarówno kontenera 20′, jak i 40′ oraz 45′.
Dane techniczne
Poniżej znajdują się typowe parametry techniczne naczep typu Tirsan Container Chassis. W praktyce parametry mogą się różnić w zależności od konkretnego modelu i konfiguracji – producent oferuje szeroki wybór opcji dopasowanych do potrzeb klienta.
Wymiary i podstawowe wartości
- Długość nominalna dla kontenera 20′ – ok. 6,06 m (wewnętrzna długość mocowań), dla 40′ – ok. 12,19 m; wersje extendable regulują długość pomiędzy tymi wartościami.
- Szerokość całkowita – typowo 2,55 m (zgodnie z przepisami drogowymi dla transportu międzynarodowego).
- Wysokość platformy – projektowana tak, by zapewnić właściwe rozłożenie masy i kompatybilność z terminalami; typowa wysokość to 1,1–1,4 m od poziomu gruntu do górnej powierzchni ramy.
- Rozstaw osi – zależny od konfiguracji: 2-osiowe (np. 1 x 2-osiowa oś sterowana), 3-osiowe (układy 3 x 9 t lub 3 x 10 t) z możliwością regulacji rozstawu dla lepszego rozłożenia obciążeń.
Ciągnik i dopuszczalne obciążenia
- Tare (masa własna) – typowo od około 2 500 kg dla lekkich 20′ chassis do 4 500–6 000 kg dla rozbudowanych 40’/45′ trójosiowych wersji; wartości zależą od materiałów i wyposażenia.
- Ładowność – w praktyce dopuszczalna ładowność zależy od dopuszczalnej masy całkowitej zestawu oraz masy pojazdu ciągnącego; chassis projektowane są tak, by maksymalizować ładowność przy dopuszczalnych masach osi.
- Dopuszczalne obciążenie osi – standardowo od 9 000 kg do 13 000 kg na oś w zależności od homologacji i zastosowanych osi.
Materiały i wykonanie
- Rama główna – wysokowytrzymałe stopy stali konstrukcyjnej o zwiększonej odporności na zmęczenie; konstrukcja spawana z dodatkowymi wzmocnieniami.
- Poprzeczki i belki pomocnicze – profilowane stalowe przekroje optymalizujące masę i sztywność.
- Powłoka antykorozyjna – oczyszczanie strumieniowo-ścierne, podkład epoksydowy i lakier nawierzchniowy; w opcji galwanizacja lub systemy ochrony cynkowej dla agresywnych warunków portowych.
Systemy mocowania i bezpieczeństwa ładunku
- Twistlocki ISO – stałe lub odchylane, rozmieszczone zgodnie z normami ISO dla 20′, 40′ i 45′ kontenerów.
- Dodatkowe punkty mocowania i łańcuchy do zabezpieczenia kontenerów niestandardowych.
- Adaptery i bloczki do przewozu kontenerów chłodniczych z punktami zasilania (gniazdo zasilania 7-pin/24V lub systemy dedykowane do zasilania agregatów).
Układy jezdne i hamulcowe
- Zawieszenie – paraboliczne resory piórowe lub pneumatyczne zawieszenie wieloosiowe; pneumatyka poprawia komfort i umożliwia regulację wysokości.
- Osi – renomowani producenci (możliwa współpraca z markami takimi jak BPW, SAF czy inny dostawca – w zależności od zamówienia).
- Hamulce – tarczowe lub bębnowe, systemy ABS/EBS z możliwością integracji z systemami telematycznymi i monitorowania stanu hamulców.
- Opony – rozmiary dopasowane do osi i masy: 17.5″, 19.5″ lub 22.5″ w zależności od konfiguracji.
Wyposażenie elektryczne i oświetlenie
- Pełne oświetlenie zgodne z przepisami międzynarodowymi (LED w opcji) – światła pozycyjne, hamowania, kierunkowskazy, tablice odblaskowe.
- Okablowanie odporne na warunki zewnętrzne, złącza wielopinowe i zabezpieczenia przed korozją.
- Opcjonalne systemy zasilania kontenera (do refeerów), monitoringu stanu baterii i zdalnego sterowania zasilaniem.
Opcje dodatkowe
- Wydłużane podwozia (extendable) – manualne lub hydrauliczne systemy regulacji długości.
- Oś skrętna – ułatwia manewrowanie w portach i centrach logistycznych, zmniejszając zużycie opon i toru jazdy.
- Stojaki i podpory (landing legs) – hydrauliczne lub ręczne, o zwiększonej nośności.
- Systemy telematyczne – monitoring pozycji, stanu technicznego, ciśnienia w oponach, zużycia hamulców.
- Specjalne powłoki antypoślizgowe i powłoki do przewozu ładunków specjalnych.
Bezpieczeństwo i konserwacja
Utrzymanie chassis w dobrym stanie technicznym to podstawa bezpiecznego przewozu kontenerów. Tirsan projektuje swoje podwozia z myślą o łatwej obsłudze serwisowej i maksymalnej dostępności części zamiennych.
Przeglądy i czynności eksploatacyjne
- Codzienne kontrole przed wyjazdem: stan twistlocków, mocowania, oświetlenia, ciśnienie opon, stan podpór i hamulców.
- Przeglądy okresowe – sprawdzenie stanu spawów, korozyjnych ognisk, luzów w układzie zawieszenia, napięcia okablowania.
- Konserwacja powłok – w portach narażonych na zasolenie warto wykonywać częstsze mycie i zabezpieczanie miejsc newralgicznych.
- Kontrole hamulców i osi – zalecane według przebiegu (np. co 20–40 tys. km) lub zgodnie z zaleceniami producenta osi/układu hamulcowego.
Bezpieczeństwo ładunku
Poprawne zamocowanie kontenera na chassis jest krytyczne. Twistlocki powinny być sprawne i wolne od korozji. Systemy monitoringu oraz czujniki położenia mogą dodatkowo zwiększyć bezpieczeństwo, alarmując w razie nieprawidłowego odpięcia lub przesunięcia kontenera podczas transportu. W przewozach materiałów niebezpiecznych (ADR) należy pamiętać o dodatkowych procedurach mocowania i znakowaniu pojazdu.
Zalety i zastosowania w praktyce
Naczepy Tirsan Container Chassis oferują zestaw korzyści, które przekładają się na efektywność operacyjną przewoźników i operatorów terminali.
Korzyści użytkowe
- Oszczędność paliwa i kosztów eksploatacji dzięki zoptymalizowanej masie własnej chassis – niższa masa wpływa na mniejsze zużycie paliwa pojazdu ciągnącego.
- Elastyczność – szeroki wybór konfiguracji (extendable, różne rozstawy osi, wyposażenie specjalne) pozwala dopasować naczepę do konkretnych zadań.
- Trwałość i niezawodność – solidna konstrukcja i dobre materiały minimalizują przestoje serwisowe.
- Bezpieczeństwo – zaawansowane układy hamulcowe i możliwość integracji systemów telematycznych zwiększają bezpieczeństwo transportu.
Zastosowania praktyczne
W praktyce chassis Tirsan sprawdzają się w następujących scenariuszach:
- Porty i terminale przeładunkowe – szybkie podpinanie i odpinanie kontenerów, łatwość manewrowania w ciasnych przestrzeniach.
- Transport międzynarodowy – zgodność wymiarowa i homologacyjna z normami pozwala na przewozy międzynarodowe bez dodatkowych modyfikacji.
- Przewozy kombinowane – możliwość przewozu zestawów kontenerów, adaptacji do refeerów i kontenerów specjalnych.
Innowacje Tirsan i zrównoważony rozwój
Tirsan inwestuje w rozwój technologiczny swoich produktów, mając na celu zwiększenie efektywności energetycznej i zmniejszenie wpływu na środowisko. Poniżej najważniejsze kierunki działań.
Materiały i konstrukcja
- Stosowanie stali o wyższej wytrzymałości, co pozwala na redukcję masy przy zachowaniu wymaganej trwałości.
- Modułowa konstrukcja – ułatwiająca naprawy i wymianę uszkodzonych elementów zamiast całych sekcji, co zmniejsza ilość odpadów i koszty naprawy.
Technologie wspierające efektywność
- Integracja systemów telematycznych – optymalizacja tras, monitorowanie zużycia komponentów i planowanie przeglądów prewencyjnych.
- Opcje aerodynamiczne – krótkie osłony czy profile minimalizujące opór powietrza na naczepach przeznaczonych do specyficznych typów transportu kontenerowego.
Certyfikacje i standardy
Tirsan realizuje produkcję zgodnie z międzynarodowymi normami jakości i bezpieczeństwa (np. system zarządzania jakością ISO – typowo ISO 9001) oraz dostosowuje ofertę do wymagań rynków europejskich i międzynarodowych. Dzięki temu chassis są homologowane do użytku w różnych krajach i przystosowane do intensywnej eksploatacji.
Praktyczne wskazówki przy zakupie
Wybór odpowiedniego modelu chassis zależy od profilu działalności przewoźnika. Oto praktyczne kryteria, które warto rozważyć przed zakupem:
- Typ kontenerów najczęściej przewożonych (20′, 40′, 45′, reefer) – decyduje o konieczności posiadania extendable chassis i gniazd zasilania.
- Warunki eksploatacji – praca w terminalach portowych wymaga większej odporności na korozję, natomiast transport daleki wymaga wygodnego układu hamulcowego i stabilnego zawieszenia.
- Preferencje serwisowe – dostępność części zamiennych i sieci serwisowej producenta wpływa na koszty i czas przestojów.
- Opcje wyposażenia – oś skrętna, pneumatyczne podparcie czy telematyka to elementy, które podnoszą komfort i efektywność, ale zwiększają cenę początkową.
Podsumowanie
Naczepy Tirsan Container Chassis to solidne, elastyczne rozwiązania przeznaczone do szerokiego spektrum zastosowań w transporcie kontenerowym. Ich konstrukcja łączy w sobie wytrzymałość, możliwości adaptacyjne oraz opcje zmniejszające koszty eksploatacji. Dzięki zastosowaniu nowoczesnych materiałów, zaawansowanych układów zawieszenia i hamulcowych oraz możliwości integracji systemów telematycznych, chassis Tirsan stanowią konkurencyjną propozycję zarówno dla operatorów terminali, jak i firm transportowych. Przy wyborze konkretnego modelu warto zwrócić uwagę na dopasowanie do specyfiki przewozów, dostępność serwisu oraz opcje zwiększające bezpieczeństwo i trwałość eksploatacyjną.
