Langendorf Coil – Langendorf

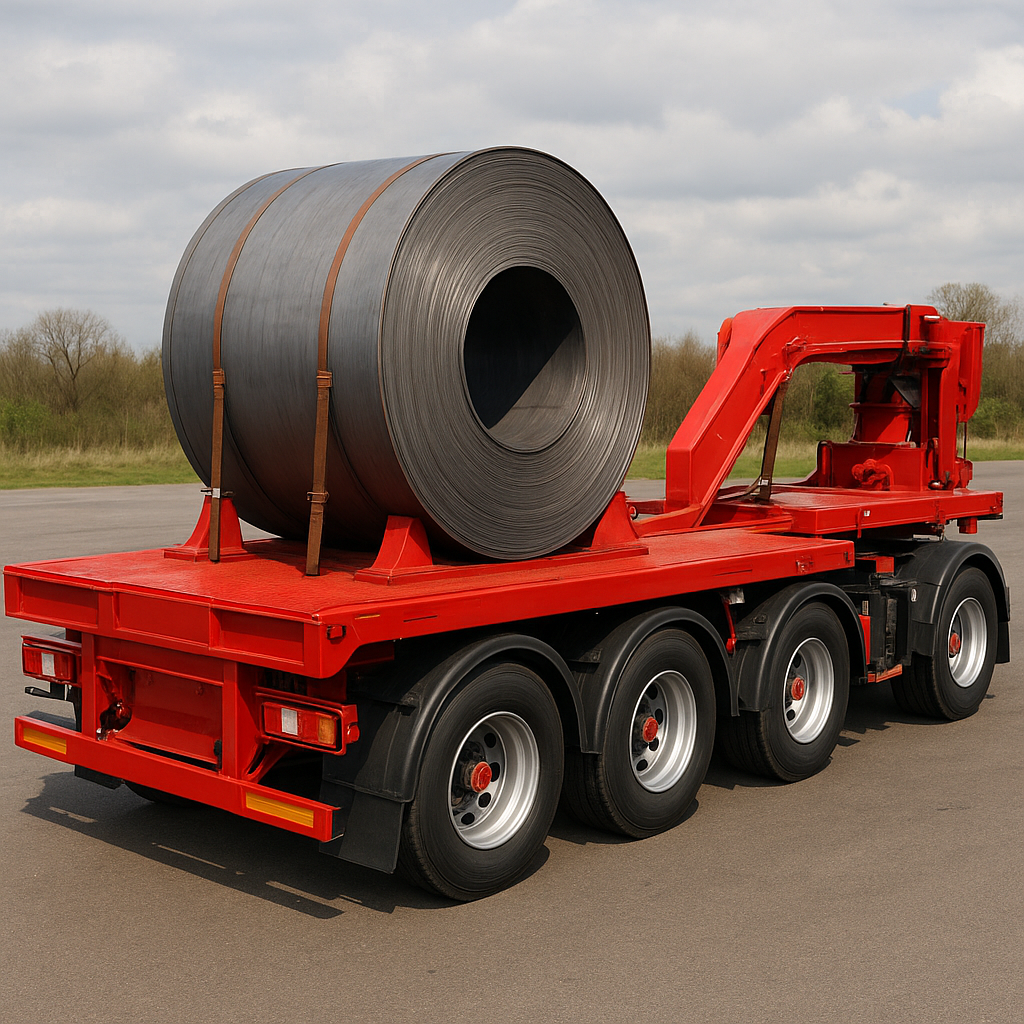

Langendorf Coil – Langendorf to specjalistyczna naczepa zaprojektowana do transportu stalowych cewek i innych ładunków o okrągłym przekroju. W artykule opisano konstrukcję, typowe dane techniczne, standardowe i opcjonalne wyposażenie oraz zasady bezpiecznego użytkowania i konserwacji. Opis uwzględnia najważniejsze cechy, które decydują o przydatności tego typu naczep w przemyśle stalowym, hutniczym i logistycznym.

Konstrukcja i przeznaczenie

Podstawowym zadaniem naczepy Langendorf Coil jest przewóz pojedynczych lub wielu cewek stalowych o dużej masie i nietypowym kształcie. Konstrukcja skupia się na maksymalnej ochronie ładunku podczas załadunku, przewozu i rozładunku oraz na prostocie mocowania. Typowa budowa obejmuje wzmocnioną ramę nośną, specjalne gniazda/cradle’y do położenia cewek oraz punktowe stanowiska mocujące. Naczepy tego typu są też projektowane tak, aby umożliwić bezpieczną obsługę żurawiem lub suwnicą.

Rama wykonana jest z wysokowytrzymałej stali konstrukcyjnej, często o przekroju zamkniętym (box-section) lub z profilami skręconymi i spawanymi dla zwiększenia sztywności i trwałości. Elementy te są zabezpieczane przed korozją poprzez malowanie proszkowe, lakierowanie lub cynkowanie (galwanizowanie) w zależności od wersji.

Specjalistyczne wkładki i podpory do cewek są dopasowane do różnych średnic i mas. Mogą to być stałe „ossadki” (saddle’y), modułowe przegrody lub regulowane podpory absorpcyjne, które minimalizują ruch i zapobiegają uszkodzeniom krawędzi cewek. W praktyce stosuje się także dodatkowe wykładziny z poliuretanu lub drewna do ochrony powierzchni materiału.

Dane techniczne (typowe wartości i warianty)

Poniżej przedstawiono charakterystykę techniczną opartą na popularnych konfiguracjach naczep typu coil dostępnych w ofercie producentów z segmentu Langendorf. Konkretne parametry zależą od modelu i wyposażenia, dlatego wartości podane są jako typowe zakresy.

Długość całkowita: od 7,0 m do 9,5 m (w zależności od zabudowy i wyposażenia).
Długość użytkowa platformy: 5,0–7,2 m.
Szerokość: standardowo 2,55 m (zgodnie z przepisami drogowymi UE).
Wysokość załadunkowa: zwykle 0,9–1,4 m (niższa wysokość obniża środek ciężkości i poprawia stabilność).
Masa własna: 3 800–6 500 kg (zależnie od konstrukcji ramy, osprzętu i materiałów).
Ładowność (payload): typowo 20–30 t; możliwość konfiguracji specjalnych do większych mas.
Rozstaw osi i osie: 2- lub 3-osiowe podwozia; osie o nośności 9 t każda lub osie 7,5–10 t w zależności od regulacji krajowych i wymagań klienta.
Hamulce: pneumatyczne, tarczowe lub bębnowe; systemy ABS/EBS w standardzie dla lepszej kontroli hamowania.
Podwozie: opcjonalne układy skrętnych osi (mechaniczne, hydrauliczne lub elektrohydrauliczne) zwiększające manewrowość przy długich naczepach.
Typy podpór: stałe, regulowane lub wymienne cradle’y dostosowane do średnicy cewek (np. 600–1 800 mm i więcej).
Zabezpieczenia ładunku: pasy, łańcuchy, stopy i kliny; punkty mocowania rozmieszczone wzdłuż ramy zgodnie z normami zabezpieczania ładunku.
Wyposażenie dodatkowe: osłony krawędzi cewek, osłony antypoślizgowe, listwy ochronne, podpory hydrauliczne i automatyczne systemy odciągów.

W praktyce klient może zamówić spersonalizowaną konfigurację: krótszą ramę do jednego rzędu cewek, dłuższą do kilku, wersję niską do przewozu ciężkich elementów lub z dodatkowymi wzmocnieniami ramy pod nietypowy ładunek. Langendorf oferuje rozmaite opcje wykończenia i adaptacji.

Wyposażenie standardowe i opcjonalne

Producent zwykle dostarcza naczepę z podstawowym wyposażeniem, ale rynek wymaga wielu opcji konfiguracyjnych. Najważniejsze elementy:

Wyposażenie standardowe

Wzmocniona rama z miejscami mocowań.
Podstawowy zestaw cradle’ów do cewek o kilku standardowych średnicach.
Pneumatyczny układ hamulcowy z ABS/EBS.
Oświetlenie zgodne z normami drogowymi (często LED).
Podpory postojowe manualne o odpowiedniej nośności.
Punkty mocowania ładunku i podstawowe paski/lancuchy mocujące.

Wyposażenie opcjonalne

Hydrauliczne lub elektrohydrauliczne skrętne osie dla lepszej manewrowości.
Zestawy dodatkowych cradle’ów oraz szybkozłączki umożliwiające zmianę konfiguracji bez użycia narzędzi.
Systemy monitorowania obciążenia osi i czujniki ciśnienia w oponach (TPMS).
Automatyczne systemy mocowania i napinania ładunku.
Powłoki antykorozyjne (galwanizacja, malowanie proszkowe) oraz izolacja punktów styku z ładunkiem.
Osłony i pokrywy zabezpieczające cewki przed warunkami atmosferycznymi.
Systemy ułatwiające rozładunek – np. rolki, ślizgi, elementy obrotowe.

Wybór odpowiedniej konfiguracji zależy od rodzaju przewożonych cewek (średnica, masa, ilość), sposobu załadunku (suwnica, żuraw samochodowy), charakteru tras (miasto vs. trasy długodystansowe) oraz od oczekiwań co do szybkości załadunku/rozładunku.

Bezpieczeństwo i regulacje

Transport cewek to wyzwanie związane z koncentracją masy i jej wpływem na stabilność pojazdu. Dlatego naczepy typu Coil są projektowane z myślą o maksymalnym bezpieczeństwie transportu.

Rozkład masy: Prawidłowe ustawienie cewek na cradle’ach i równomierne rozłożenie ładunku to podstawa. Zbyt wysoki środek ciężkości zwiększa ryzyko przewrócenia podczas skrętu lub nagłego manewru.
Mocowanie ładunku: Należy stosować łańcuchy lub pasy o odpowiedniej wytrzymałości, zabezpieczone przed przesuwaniem i zabezpieczone krawędziami, aby nie uszkodzić cewki. Normy europejskie (np. EN 12195-1) regulują zasady mocowania ładunków.
Systemy hamulcowe i kontrola osi: Nowoczesne systemy EBS/ABS, układy stabilizacji i monitorowania ciśnienia w oponach zwiększają bezpieczeństwo i zmniejszają ryzyko awarii na trasie.
Procedury załadunku/rozładunku: Stosowanie odpowiednich urządzeń (suwnica z belką rozporową, podpórki, blokady) oraz szkolenie operatorów minimalizuje ryzyko uszkodzeń i wypadków.
Ochrona antypoślizgowa: Powierzchnie kontaktowe często wykonuje się z materiałów zapobiegających przesuwaniu – np. specjalne wykładziny poliuretanowe.

Równie istotne są regularne przeglądy techniczne naczepy, kontrola stanu cradle’ów i elementów mocujących oraz okresowe sprawdzanie geometrii osi i układów hamulcowych. W praktyce brak dbałości o te elementy prowadzi do przyspieszonego zużycia, a także do większego ryzyka wypadków.

Eksploatacja i konserwacja

Długowieczność naczepy Langendorf Coil zależy od jakości wykonania i systematycznej konserwacji. Oto kluczowe działania zalecane przy eksploatacji:

Regularne przeglądy punktów mocowań i cradle’ów – sprawdzanie spawów, śrub i ewentualnych pęknięć metalowych.
Kontrola stanu powłoki antykorozyjnej – miejscowe naprawy farb i zabezpieczeń zapobiegają szybkiemu pogorszeniu stanu ramy.
Konserwacja układu hamulcowego – wymiana klocków, tarcz lub bębnów zgodnie z przebiegiem i zaleceniami producenta osi.
Sprawdzanie i smarowanie elementów skrętnych osi oraz układów hydraulicznych (jeśli występują).
Weryfikacja stanu ogumienia i rozkładu ciśnienia w oponach – nierównomierne zużycie może wskazywać na problemy z geometrią lub zawieszeniem.
Przechowywanie naczepy w warunkach osłoniętych lub zabezpieczenie przed korozją, gdy pojazd stoi dłużej.

Regularne przeglądy i szybkie reagowanie na pierwsze oznaki zużycia znacząco obniżają koszty eksploatacji i podnoszą bezpieczeństwo pracy. Dobra dokumentacja serwisowa i dostęp do oryginalnych części zamiennych zapewniają sprawne utrzymanie naczepy w ruchu przez wiele lat.

Zastosowania praktyczne i korzyści operacyjne

Naczepy typu Coil znajdują zastosowanie wszędzie tam, gdzie transportowane są zwoje stali, aluminium, miedzi czy innych materiałów w rulonach. Typowe branże to:

hutnictwo i przemysł stalowy,
produkcja blach i taśm,
przemysł motoryzacyjny (transport surowca do tłoczni),
logistyka i dystrybucja surowców do zakładów przetwórczych.

Korzyści wynikające z zastosowania specjalistycznej naczepy Coil to m.in.:

zwiększona efektywność załadunku i rozładunku,
minimalizacja uszkodzeń przewożonego materiału,
bezpieczne rozłożenie i zabezpieczenie ładunku,
optymalizacja kosztów transportu przez większe wykorzystanie przestrzeni i nośności,
uniwersalność dzięki modułowym systemom zaczepów i cradle’ów.

Aspekty środowiskowe i ekonomiczne

Coraz większa uwaga przywiązywana jest do redukcji zużycia paliwa i emisji CO2. W naczepach typu Coil można zastosować rozwiązania poprawiające efektywność paliwową zestawu drogowego:

lekkie materiały konstrukcyjne bez utraty wytrzymałości (stal wysokowytrzymała, selekcjonowane profile),
optymalizacja aerodynamiki, np. za pomocą deflektorów i paneli osłaniających,
okresowe serwisowanie układów jezdnych i hamulcowych w celu ograniczenia strat tarcia.

Koszt zakupu naczepy jest zależny od konfiguracji i wyposażenia. Mimo że inwestycja w wyspecjalizowaną naczepę typu Coil bywa wyższa niż w klasyczną platformę, oszczędności wynikające z mniejszej ilości uszkodzeń ładunku, szybszego załadunku i niższych kosztów logistycznych często rekompensują wyższy koszt początkowy.

Wybór naczepy – kryteria i rekomendacje

Decydując się na zakup naczepy Langendorf Coil, warto rozważyć kilka kluczowych kryteriów:

typ przewożonych cewek (średnica, masa, ilość),
częstotliwość załadunku i rozładunku – czy priorytetem jest czas operacji,
sposób załadunku (suwnica, dźwig),
trasy i warunki drogowe – potrzeba osie skrętne i niska wysokość,
dostępne budżety i wymagania co do zwrotu z inwestycji.

Dobre praktyki przy wyborze: skonsultować wymagania z producentem, poprosić o symulację rozmieszczenia ładunku i analizę nośności osi dla planowanych tras. Warto również sprawdzić dostępność serwisu i części zamiennych w regionie eksploatacji.

Podsumowanie

Naczepa Langendorf Coil to rozwiązanie przeznaczone do bezpiecznego i wydajnego transportu cewek i podobnych ładunków. Dzięki solidnej ramie, zaawansowanym systemom mocowania, możliwości konfiguracji osprzętu oraz opcji zwiększających bezpieczeństwo i wygodę obsługi, tego typu naczepy stanowią istotny element łańcucha logistycznego w branżach przetwórstwa metali. Regularna konserwacja, dobranie odpowiedniej konfiguracji oraz przestrzeganie zasad mocowania ładunku to klucz do długiej i ekonomicznej eksploatacji. Wybierając naczepę, warto kierować się nie tylko ceną, ale i serwisem, dostępnością części oraz możliwością adaptacji do zmieniających się potrzeb przewozowych.
