Hydrauliczny układ w wywrotkach stanowi serce mechanizmu odpowiadającego za podnoszenie i opuszczanie skrzyni ładunkowej. Dzięki precyzyjnemu połączeniu pomp, zaworów i siłowników możliwe jest sprawne oraz bezpieczne wykonywanie nawet najbardziej wymagających manewrów z ciężkim ładunkiem. W poniższym artykule przyjrzymy się szczegółowo budowie i zasadzie działania tego systemu, omówimy kluczowe komponenty oraz wskażemy najważniejsze czynności serwisowe.
Budowa i działanie układu hydraulicznego w wywrotkach
Podstawowym celem układu hydraulicznego jest przekształcenie mocy mechanicznej silnika pojazdu w siłę liniową, która unosi skrzynię ładunkową. Całość opiera się na kilku kluczowych elementach:
- pompa hydrauliczna,
- zawory sterujące,
- siłowniki teleskopowe (jedno- lub wielosekcyjne),
- zbiornik oleju,
- filtry i przewody ciśnieniowe.
Silnik napędza pompę hydrauliczną, która zasysa olej z zbiornika i tłoczy go do układu ciśnieniowego. W zależności od pozycji zaworu sterującego olej kierowany jest do górnego lub dolnego obiegu siłownika, co powoduje jego wysuwanie lub chowanie.
Cykl pracy pompy i siłownika
Proces rozpoczyna się uruchomieniem silnika i załączeniem przekładni, która napędza pompę. Olej przepływa przez zawory bezpieczeństwa, które chronią układ przed nadmiernym ciśnieniem. W momencie podniesienia skrzyni, kierunek przepływu oleju zostaje zmieniony przez dźwignię sterującą lub system elektroniczny. Siłownik wysuwa się, wypychając skrzynię w górę. Kiedy ładunek zostaje wyładowany, operator przełącza zawór, a ciężar ciężarówki oraz grawitacja umożliwiają płynne cofnięcie siłownika.
Kluczowe komponenty systemu
Aby hydraulika w wywrotce działała bezawaryjnie, wszystkie elementy muszą spełniać rygorystyczne normy jakości i być regularnie kontrolowane. Poniżej opisane są najważniejsze z nich:
Pompa hydrauliczna
Pompa odpowiada za wytworzenie ciśnienia roboczego. W wywrotkach najczęściej stosuje się pompy zębate, łopatkowe lub tłoczkowe. Każdy typ ma swoje zalety:
- pompy zębate – prosta konstrukcja i niska cena,
- pompy łopatkowe – mniejszy hałas i pulsacje ciśnienia,
- pompy tłoczkowe – wysoka sprawność i możliwość pracy przy dużych ciśnieniach.
Dzięki wysokiemu ciśnieniu możliwe jest przeniesienie dużych sił na siłowniki, co przekłada się na możliwość podnoszenia ciężkich ładunków.
Zawory sterujące i bezpieczeństwa
Zadaniem zaworów jest kierowanie strumienia oleju w odpowiednim kierunku, kontrolowanie prędkości wysuwania siłownika oraz zabezpieczenie układu przed przeładowaniem. W układach wywrotek stosuje się:
- zawory kierunkowe ręczne lub elektryczne,
- zawory bezpieczeństwa (przelotowe lub nadciśnieniowe),
- zawory dławiące – regulacja prędkości ruchu siłownika.
Poprzez odpowiednią regulację zaworów operator uzyskuje płynność i dokładność sterowania podnoszeniem oraz opadaniem skrzyni.

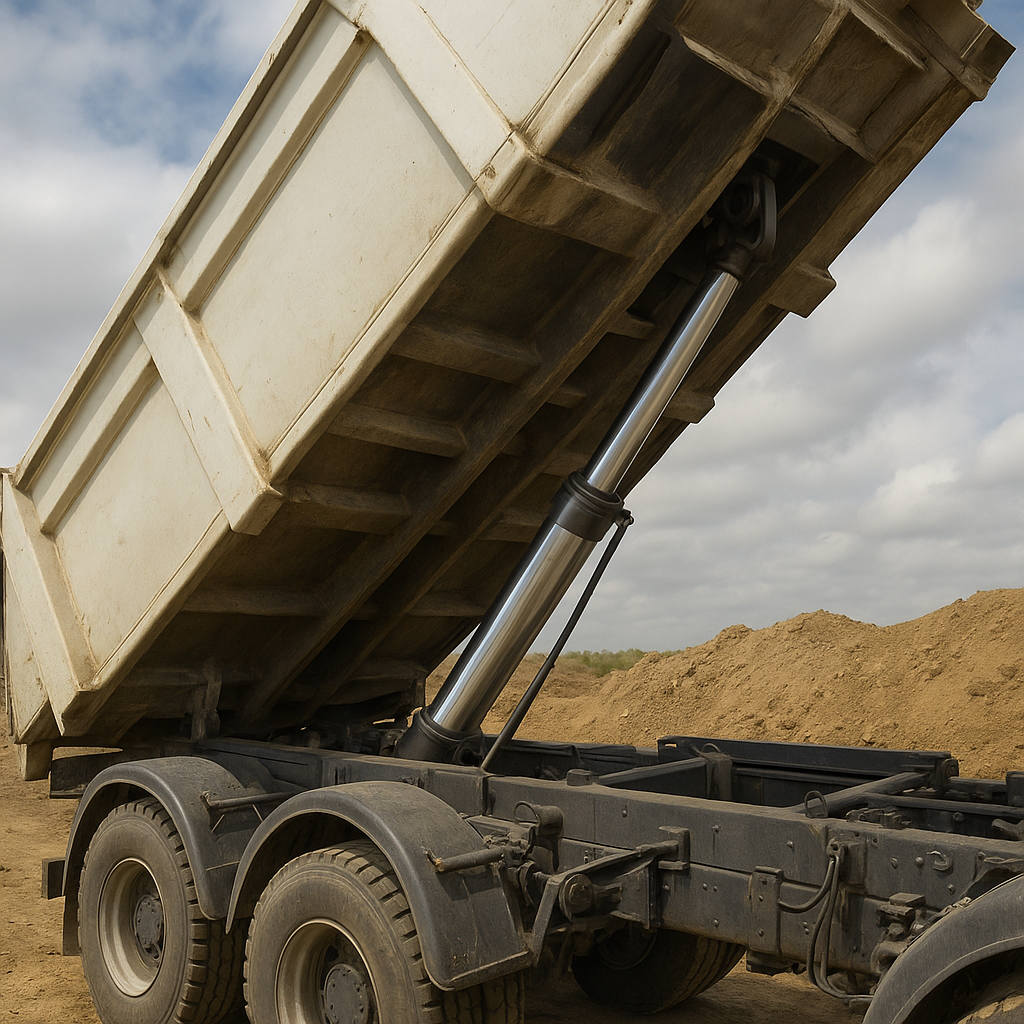

Siłowniki teleskopowe
To one wykonują rzeczywistą pracę unoszenia. Siłowniki mogą mieć od jednego do czterech członów teleskopowych, co wpływa na maksymalną wysokość podnoszenia oraz zabudowę pojazdu. Ważne cechy to:
- maksymalne ciśnienie robocze,
- długość skoku,
- średnica tłoka i cylindra,
- uszczelnienia odporne na zanieczyszczenia.
Dobrze dobrany siłownik zapewnia stabilność oraz trwałość podczas wieloletniej eksploatacji.
Konserwacja i diagnostyka układu hydraulicznego
Regularna obsługa hydrauliki wywrotki to warunek bezawaryjnej pracy. Zaniedbania mogą prowadzić do kosztownych napraw i zagrożenia bezpieczeństwa. Poniżej najważniejsze czynności serwisowe:
Kontrola poziomu i stanu oleju
- sprawdzanie poziomu w zbiorniku – niedobór oleju skutkuje spadkiem wydajności i przegrzewaniem układu,
- badanie czystości oleju – zanieczyszczenia przyspieszają zużycie pomp oraz zaworów,
- okresowa wymiana oleju – zapewnia utrzymanie odpowiednich parametrów lepkości i smarowania.
W trakcie kontroli należy zwrócić uwagę na obecność wody i powietrza w układzie.
Inspekcja przewodów i złączy
Przewody hydrauliczne przenoszą olbrzymie ciśnienie. Uszkodzenia lub nieszczelności mogą doprowadzić do wycieków oraz awarii. Warto:
- sprawdzać stan oplotu i powłoki zewnętrznej,
- kontrolować złącza i pierścienie uszczelniające,
- wymieniać uszkodzone przewody na oryginalne lub certyfikowane zamienniki.
Testy ciśnienia i szczelności
Przy pomocy manometrów i układów testowych można zweryfikować wydajność pompy, poprawność działania zaworów oraz szczelność całego obiegu. Zbyt niskie ciśnienie może świadczyć o zużyciu elementów lub zapowietrzeniu układu.
Zastosowania i wyzwania eksploatacyjne
Wywrotki z układem hydraulicznym spotyka się w branży budowlanej, komunalnej i rolniczej. Kluczowe zadania to transport i rozładunek materiałów sypkich, takich jak piach, żwir czy zrębki. Główne wyzwania to:
- praca w trudnych warunkach atmosferycznych (niska temperatura, wysoka wilgotność),
- intensywne cykle pracy – nawet kilkadziesiąt podniesień dziennie,
- zanieczyszczenia oleju przez pył i piasek,
- konieczność szybkiej reakcji serwisowej w terenie.
Dlatego producenci coraz częściej stosują filtry wysokociśnieniowe, zaawansowane czujniki ciśnienia oraz zdalne systemy monitoringu stanu technicznego układu.
Innowacje i przyszłość
Wśród nowych rozwiązań pojawiają się hybrydowe układy hydrauliczno-elektryczne, które pozwalają na odzyskiwanie energii z opuszczania skrzyni i zasilanie układu przy mniejszym zużyciu paliwa. Wdrożenie inteligentnych sterowników umożliwia precyzyjne dozowanie przepływu oleju oraz automatyczne zabezpieczenia przed przeciążeniem.
Ekologia i efektywność
Na znaczeniu zyskują także ekologiczne oleje biodegradowalne, które minimalizują ryzyko skażenia środowiska w przypadku nieszczelności. W połączeniu z optymalizacją konstrukcji siłowników oraz redukcją masy własnej pojazdu, pozwalają obniżyć emisję CO₂ i koszty eksploatacji.
