Faymonville ModulMAX to linia naczep zaprojektowana z myślą o transporcie ładunków ponadgabarytowych i ciężkich. Jej kluczową ideą jest połączenie modułowej budowy z zaawansowanymi rozwiązaniami konstrukcyjnymi, które umożliwiają elastyczne dopasowanie naczepy do konkretnych zadań przewozowych. W artykule przyjrzymy się bliżej budowie, danym technicznym, wariantom konfiguracji oraz praktycznym aspektom eksploatacji tego typu naczep. Omówimy też wyposażenie dodatkowe, aspekty bezpieczeństwa oraz wskazówki przy zakupie i użytkowaniu.

Koncepcja konstrukcyjna i charakterystyka ogólna

Główną zaletą naczep z serii ModulMAX jest ich modułowa konstrukcja, która pozwala na szybkie modyfikowanie długości i konfiguracji w zależności od przewożonego ładunku. Modułowy charakter daje operatorowi możliwość dodawania lub usuwania segmentów ramy, zwiększania liczby osi oraz doposażenia naczepy w specjalistyczne elementy. Dzięki temu jedna baza naczepy może być wykorzystana w różnych zadaniach — od przewozu maszyn budowlanych po długie sekcje konstrukcyjne.

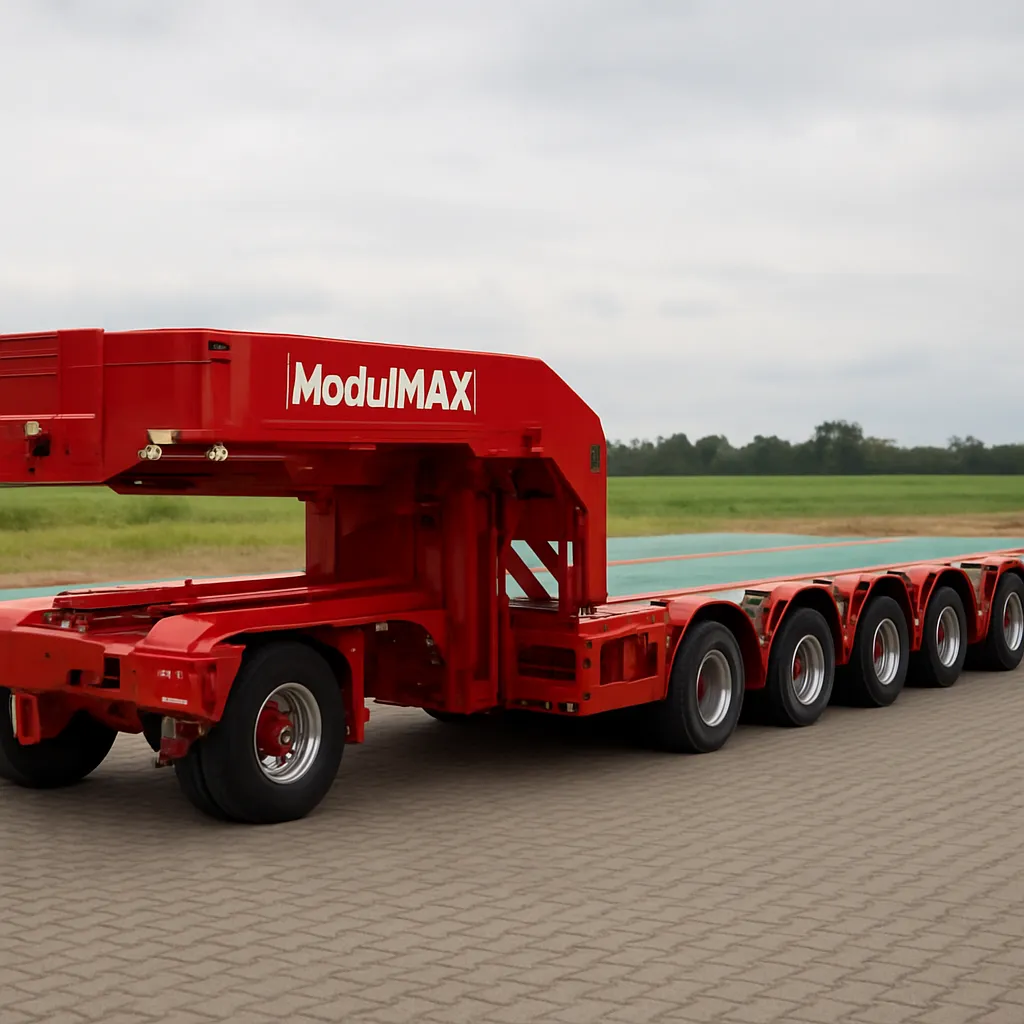

Typowa konstrukcja obejmuje niską platformę ładunkową (low-loader) z wysuwanym środkowym odcinkiem, odłączanym lub teleskopowym szyjem (gooseneck) oraz rozbudowanym układem osi sterowanych. Wykorzystanie wysokowytrzymałych stali oraz w niektórych wersjach elementów aluminiowych pozwala na utrzymanie wysokiej wytrzymałości przy możliwie niskiej masie własnej. Projektanci koncentrują się także na ergonomii obsługi — systemy hydrauliczne i zdalne sterowanie ułatwiają operacje rozsuwania, podnoszenia i manewrowania naczepą.

Dane techniczne i warianty konfiguracji

Podstawowe parametry konstrukcyjne

Długość całkowita: zależna od konfiguracji, zwykle od około 10 m do ponad 30 m przy zastosowaniu modułów wysuwanych i dołączanych segmentów.
Długość platformy ładunkowej (rozsuwana): typowo 5–20 m w zależności od modelu i konfiguracji.
Szerokość zewnętrzna: standardowo 2,5–3,0 m, z możliwością poszerzenia w wersjach specjalnych.
Wysokość platformy (ładunkowej) w stanie roboczym: bardzo niskie odmiany 600–900 mm, w zależności od liczby osi i zastosowanego zawieszenia.
Materiał konstrukcji: stal wysokowytrzymała, częściowo aluminium w elementach nienoszących krytycznego obciążenia.

Napęd, zawieszenie i układ osi

Liczba osi: modułowo — od 2 do 12 lub więcej osi przy zastosowaniu dodatkowych modułów osiowych; standardowe konfiguracje to 3–8 osi.
Obciążenie na oś: typowe wartości nominalne 10–12 t na oś, w specjalnych konfiguracjach nawet >12 t na oś po zastosowaniu osi o zwiększonej nośności.
Zawieszenie: hydrauliczne zawieszenie wielopunktowe lub pneumohydrauliczne, umożliwiające regulację wysokości i kompensację nierówności terenu.
Sterowanie kół: automatyczne lub manualne układy sterowania osiami (mechaniczne, hydrauliczne lub elektromechaniczne), zapewniające mały promień skrętu mimo dużej długości naczepy.

Ładowność i nośność

Ze względu na różnorodność konfiguracji, naczepy ModulMAX oferują szeroki zakres ładowności. W praktyce można spotkać wersje o ładowności od kilkudziesięciu ton do kilkuset ton przy połączeniu kilku modułów i zastosowaniu dodatkowych lini osiowych. Przykładowo:

Wersje lekkie (3–4 osie): ładowność rzędu 20–40 t.
Wersje średnie (5–8 osi): ładowność 40–100 t.
Wersje ciężkie/modułowe (wielomodułowe zestawy): ładowność powyżej 100 t, nawet do kilkuset ton przy odpowiedniej konfiguracji i zgłoszeniu do transportu specjalnego.

Wyposażenie standardowe i opcjonalne (wybór)

Standardowe: hydrauliczne sterowanie osiami, pneumatyczny układ hamulcowy, systemy oświetlenia zgodne z przepisami, antypoślizgowa nawierzchnia platformy, mocowania do zabezpieczania ładunku.
Opcjonalne: zdalne sterowanie hydrauliką (pilot radiowy), winchy elektryczne lub hydrauliczne, rozsuwane burtowe elementy, rampy najazdowe składane lub wysuwane, systemy telemetryczne do monitoringu stanu naczepy.

Wyposażenie specjalne i systemy wspomagające

Wersje ModulMAX można skonfigurować z zestawem rozwiązań, które znacząco zwiększają funkcjonalność i ułatwiają załadunek oraz transport ładunków trudnych. Do najważniejszych należą:

Systemy hydrauliczne do podnoszenia i opuszczania platformy: umożliwiają ustawienie platformy na poziomie umożliwiającym bezpieczny najazd maszyn ciężkich.
Wielopłaszczyznowe sterowanie osiami (kątowe i kąty kompensacji): ułatwia przejazd przez ciasne zakręty i redukuje zużycie ogumienia.
Moduły rozsuwane teleskopowo: pozwalają uzyskać pełne dopasowanie długości do transportowanego przedmiotu bez konieczności korzystania z dodatkowych naczep.
Wyposażenie do kotwiczenia ładunku: punkty mocowań, łańcuchy o dużej wytrzymałości, systemy pasów z automatycznym naciągiem.
Systemy wspomagające operacje: kamery cofania, czujniki obciążenia, monitoring ciśnienia w oponach, systemy diagnostyczne powiadamiające o stanie układu hydraulicznego.

Zastosowania przemysłowe i praktyczne przykłady użycia

Naczepy Faymonville z serii ModulMAX znajdują zastosowanie w wielu branżach, gdzie wymagany jest transport ciężkich lub długich elementów. Typowe zastosowania obejmują:

Transport maszyn budowlanych i koparek o dużej masie.
Przewóz elementów konstrukcji stalowych i betonowych (np. belki, przęsła mostowe).
Transport transformatorów, generatorów i innych elementów energetycznych o znacznej wadze.
Transport komponentów turbin wiatrowych (segmenty wież, gondole) — dzięki wydłużanej platformie i niskiej wysokości załadunku.
Przewóz modułów prefabrykowanych i kontenerów specjalistycznych.

W praktyce firmy zajmujące się przewozami ponadgabarytowymi bardzo często wykorzystują naczepy ModulMAX jako bazę wielozadaniową: jedna flota może obsługiwać różne typy zleceń, a modułowa konstrukcja minimalizuje konieczność posiadania kilku specjalistycznych pojazdów.

Bezpieczeństwo i zgodność z przepisami

Bezpieczeństwo i zgodność z normami to elementy kluczowe przy eksploatacji naczep do transportu ciężkich ładunków. Faymonville dostarcza rozwiązania zgodne z międzynarodowymi standardami i przepisami drogowymi, a także wyposażone w systemy mające na celu minimalizowanie ryzyka podczas przewozu:

Systemy hamulcowe z ABS/EBS, umożliwiające bezpieczne zatrzymanie nawet przy znacznych masach ładunku.
Wytrzymałe punkty mocowania i certyfikowane łańcuchy do zakotwiczenia ładunku.
Certyfikaty dopuszczeń i możliwość przygotowania dokumentacji do zgłoszeń transportów ponadnormatywnych w różnych krajach.
Opcje zwiększenia stabilności ładunku, takie jak dodatkowe belki podporowe, kliny i moduły stabilizujące.
Systemy sygnalizacyjne i oświetlenie LED zgodne z przepisami drogowymi oraz dodatkowe sygnały ostrzegawcze dla transportów specjalnych.

Obsługa, serwis i konserwacja

Właściwa eksploatacja i regularny serwis naczepy są niezbędne do utrzymania jej w pełnej sprawności. Producent i autoryzowane serwisy oferują wsparcie w zakresie przeglądów, napraw oraz dostawy części zamiennych. Najważniejsze aspekty eksploatacyjne to:

Regularna kontrola układu hydraulicznego (uszczelki, przewody, pompy) — wycieki i utrata ciśnienia to najczęstsze źródła problemów.
Monitorowanie stanu ogumienia i geometrii osi — nieprawidłowa zbieżność może prowadzić do nadmiernego zużycia opon i trudności w prowadzeniu.
Okresowe smarowanie ruchomych elementów i przeglądy punktów mocowań ładunku.
Kontrole układu hamulcowego i instalacji elektrycznej przed każdym wymagającym przewozem.

Dobrą praktyką jest prowadzenie elektronicznej dokumentacji przeglądów oraz stosowanie procedur check-list przed każdym załadunkiem. Pozwala to zminimalizować ryzyko awarii w trakcie transportu i ograniczyć przestoje.

Korzyści ekonomiczne i operacyjne

Wdrażając naczepy modułowe takie jak ModulMAX, firmy transportowe zyskują kilka wymiernych korzyści:

Uniwersalność floty — jedna naczepa może zastąpić kilka wyspecjalizowanych pojazdów.
Możliwość optymalizacji kosztów eksploatacji poprzez dostosowanie konfiguracji do konkretnego zlecenia.
Zwiększona wykorzystalność pojazdów — krótsze przestoje między zleceniami dzięki łatwemu doposażaniu lub zmianie modułów.
Wartość odsprzedaży — solidne i elastyczne konstrukcje utrzymują wartość na rynku wtórnym.

Wybór konfiguracji i aspekty planowania transportu

Przy wyborze naczepy z linii ModulMAX warto zwrócić uwagę na kilka kluczowych kryteriów:

Typ ładunków najczęściej przewożonych — wpływa to na liczbę osi i rodzaj zawieszenia.
Maksymalna masa całkowita zestawu dopuszczalna do ruchu w docelowych krajach — istotne przy projektowaniu konfiguracji osiowej.
Warunki załadunku i rozładunku — czy potrzebne są rampy, winchy, czy moduły najazdowe.
Specyfika tras — promienie skrętu, przepisy dotyczące szerokości i długości, ograniczenia mostowe i takie parametry wpływają na wybór konfiguracji.

Przed realizacją przewozu ponadnormatywnego konieczne jest sporządzenie trasy przejazdu, uzyskanie stosownych zezwoleń i, w razie potrzeby, zabezpieczenie eskorty policyjnej. Warto też przewidzieć plany awaryjne na wypadek konieczności omijania przeszkód drogowych lub wykonywania manewrów w terenie ograniczonym.

Przyszłość i rozwój technologii w naczepach modułowych

Segment naczep modułowych dynamicznie się rozwija. Tendencje rynkowe wskazują na rosnące zainteresowanie rozwiązaniami, które poprawiają efektywność operacyjną i bezpieczeństwo. W nadchodzących latach można spodziewać się:

Zwiększonej integracji systemów telemetrii i monitoringu obciążenia w czasie rzeczywistym.
Szerszego zastosowania lekkich materiałów kompozytowych tam, gdzie jest to uzasadnione, aby zmniejszyć masę własną naczepy.
Udoskonalenia układów sterowania osi (np. adaptacyjne systemy sterowania zależne od prędkości i promienia skrętu), co ułatwi manewrowanie długimi zestawami.
Rozwoju standardów modułowości, które umożliwią jeszcze szybsze i bezpieczniejsze przejścia między konfiguracjami.

Przykłady rzeczywistych zastosowań — scenariusze transportowe

Poniżej kilka przykładowych scenariuszy ilustrujących, jak naczepy ModulMAX sprawdzają się w praktyce:

Transport transformatora energetycznego

Transformator ważący 80–150 ton jest ładowany na naczepę z obniżoną platformą i zabezpieczany za pomocą certyfikowanych łańcuchów. Dzięki hydraulicznego zawieszenia naczepa utrzymuje stabilną pozycję, a sterowane osie umożliwiają pokonanie ciasnych skrzyżowań podczas dojazdu do stacji. Zespół montuje dodatkowe belki podporowe i kliny, aby uniknąć przesuwów ładunku.

Przewóz segmentów mostowych

Segmenty o długości 20–30 m wymagają wydłużonej platformy z modułami teleskopowymi. ModulMAX, po dodaniu modułów przedłużających i specjalnych podpór, pozwala na bezpieczny przewóz elementów i ich równomierne podparcie. Sterowanie osiami pomaga w negocjowaniu ciasnych dojazdów do placu montażu.

Transport turbin wiatrowych

Elementy wież i łopat turbin są długie i często delikatne. Naczepy ModulMAX oferują wydłużane platformy i zaawansowane systemy mocowania minimalizujące drgania. Niski profil platformy obniża środek ciężkości, zwiększając stabilność na trasie.

Wskazówki przy zakupie i finansowaniu

Przy zakupie naczepy warto rozważyć kilka kwestii finansowych i operacyjnych:

Analiza potrzeb: sprecyzuj typ ładunków i częstotliwość przewozów, aby dobrać odpowiedni stopień modularności.
Koszty całkowite posiadania (TCO): weź pod uwagę nie tylko cenę zakupu, ale też koszty serwisu, części zamiennych i utrzymania.
Opcje leasingu i wynajmu: dla firm, które nie chcą angażować kapitału w zakup, dostępne są elastyczne programy leasingowe oraz wynajem krótkoterminowy.
Dostępność serwisu: wybierz producenta lub dystrybutora z dobrze rozwiniętą siecią serwisową i możliwością szybkiej dostawy części.

Podsumowanie

Naczepy Faymonville z serii ModulMAX to rozwiązanie skierowane do firm zajmujących się transportami ponadnormatywnymi, które potrzebują elastyczności, dużej ładowności oraz możliwości szybkiej konfiguracji pod różne zadania. Dzięki modułowej konstrukcji, zaawansowanym systemom hydraulicznego zawieszenia i sterowania kół, naczepy te łączą w sobie wytrzymałość i funkcjonalność. Wybierając model, warto zwrócić uwagę na liczbę osi, nośność oraz dostępne opcje dodatkowe, a także zapewnić właściwy serwis i procedury bezpieczeństwa. Dobra konfiguracja potrafi znacząco obniżyć koszty operacyjne i zwiększyć zakres usług oferowanych przez przewoźnika, co w praktyce przekłada się na lepszą konkurencyjność i efektywność.
